一、产品描述

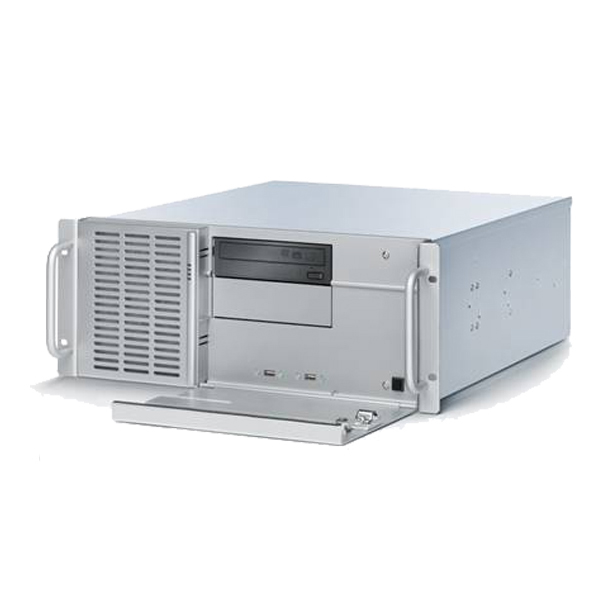

SIMATIC IPC547eco 是一款坚固耐用,性能可靠的产品,具有19英寸标准4U机架式设计,采用Intel Pentium Dual CoreE5300 处理器,http://en.cbficoldroom.net/多可达500 GB 的串行
SATA 硬盘配置。可在环境温度高达40ºC的工业条件下 24 小时不间断使用。借助于 PCI/PCI-Express 技术的 7 个长扩展槽,该设备可以使用功能强大的扩展卡,例如,PCIe × 16 图形卡可用于连接两台显示器,而 PCIe × 8(1 条通道)可用于安装帧采集器模块等。IPC547eco共有四种固定配置,使选型变得更加简单、快捷,非常贴合中国客户需求。可应用于:
• 对工业过程进行测量,以及开环和闭环控制
• 生产过程可视化
• 图像处理,比如在质量检验中的应用
• 数据采集和管理,比如用于配方管理
• 智能能源管理
二、产品参数
设计:19 英寸(4U)机架式
安装:可直接安装到可伸缩导轨上,水平安装时,19寸安装支架可从外部移除,塔装工具包(可选)可将设备转化为塔式PC
尺寸 (W×H×D) :434 × 446× 177 mm
重量:约 19 kg
基本特性:
处理器:英特尔奔腾双核处理器 E5300(2.6GHz, 800 MHz FSB,1 MB L2 高速缓冲存储器,EM64-T)
芯片组:英特尔 Q45
主存储器:(可选)
1GB DDR2 800 SDRAM(1x1 GB),单通道
2GB DDR2 800 SDRAM(2x1 GB),双通道
扩展插槽:1x PCIe x16 (Gen.2), 1x PCIe x8 (1 槽), 1x PCIe x1 和 4x PCI, 9x USB, 1x COM, 2x Ethernet
图形:主板集成 Intel GMA4500图形控制器,动态图像存储,分辨率可达 2048 x1536 像素, 75 Hz 显示刷新率,16位颜色显示
100 ~ 240 V AC, 50 ~ 60 Hz
操作系统:(两种可选)
无操作系统
预装Windows XP Professional MUI 32位 SP3 MUI:多语言用户界面;5种语言(英语、德语、法语、西班牙语、意大利语)
驱动:
硬盘:(两种可选)
250G 硬盘,3.5" SATA,内置
500G 硬盘,3.5" SATA,内置
光驱:(两种可选)
DVD-ROM
DVD±RW
外部端口:
以太网:2 个RJ45( 10/100/1000 Mbit/s )
USB:
• 2 个位于前端的 USB2.0
• 6 个位于后端的 USB2.0
• 1个位于设备内部的 USB2.0
串口:COM1(RS232)
VGA/DVI:主板配置1 个 VGA
鼠标/键盘:2 个 PS/2 接口
音频:1个音频输入,1个音频输出,1个麦克
监控/诊断功能:
前端LED:
• 显示 PC 电源供电状态
• 风扇监视功能
• 指示硬盘可用信息
• 温度监视功能
机械/环境条件:
防护等级:前端 IP30,后端 IP20, 依据 IEC 60529
安全防护等级:防护等级 I,依据 IEC 61140
运行期间抗震动能力:
依据 IEC 60068-2-6, 10 个周期, 20 ~ 58 Hz: 0.015 mm;58 ~ 200 Hz:2m/s2(约 0.2g)
注意:在光驱工作时,不允许有震动
依据 IEC 60068-2-27,半个周期: 9.8m/s2, 20 ms(约1g),每个轴线100次冲击实验
注意:在光驱工作时,不允许有冲击
运行期间的环境温度:在 +5 ~ +40ºC 温度范围内可保证24小时连续运行运行期间的相对湿度:25ºC 时 5% ~ 80%(无凝露)
SIMATIC IPC 547eco附件:(可选)
内存扩展 1.0 GByte DDR2 800 SDRAM (1 x 1.0 GB),单通道
内存扩展 2.0 GByte DDR2 800 SDRAM (2 x 1.0 GB),双通道
内存扩展 4.0 GByte DDR2 800 SDRAM (2 x 2.0 GB),双通道
塔式安装工具包,可把机架式工控机改良成塔式工控机
内部USB接口锁扣固定器
36个月SIMATIC箱式/机架式PC服务选项
SIMATIC 宜控系列IPC 产品亮点:
轻松拥有,性价比高——低总拥有成本,极具性价比。
专属设计,只为中国——该系列产品专门针对中国客户设计,旨在满足中国客户对工控机的不同需求。
质量保证,品质传承——通过从产品设计、生产、物流和应用四个环节确保产品的高质量。
德国制造,精工细作——德国原装进口,秉承了SIMATIC IPC的优良工艺与品质。
两种系列,七种配置——提供19英寸(4U)标准机架式和紧凑型箱式两种系列(即547eco和427eco),共七种不同配置。
因地制宜,选择简易——该系列产品特别适合中国工业环境应用,固定的配置使选型变得更加简易方便。
快速供货,赢在信赖——依赖于中国常规库存,确保更短的供货周期和缩短客户上市时间。
中国销售,中国服务——该系列产品只针对中国市场销售,由中国提供相关服务。
SIMATIC 宜控系列 IPC 是极具性价比的工业PC,可满足中国客户对经济型工业PC的需求。德国原装进口,坚固耐用,具有极高的系统可用性和长期可靠性。 由于宜控系列 IPC只在中国销售,因此,不再提供UL与CE认证。依赖于中国常规库存,确保更短的供货周期和缩短客户上市时间。IPC的广泛应用:控制现场、路桥控制收费系统、医疗仪器、环境保护监测、通讯保障、智能交通管控系统、楼宇监控安防、语音呼叫中心、排队机、POS柜台收银机、数控机床、加油机、金融信息处理、石化数据采集处理、物探、野外便携作业、环保、军工、电力、铁路、高速公路、航天、地铁、智能楼宇、户外广告等等。IPC 547eco ,您的http://en.cbficoldroom.net/佳选择!
