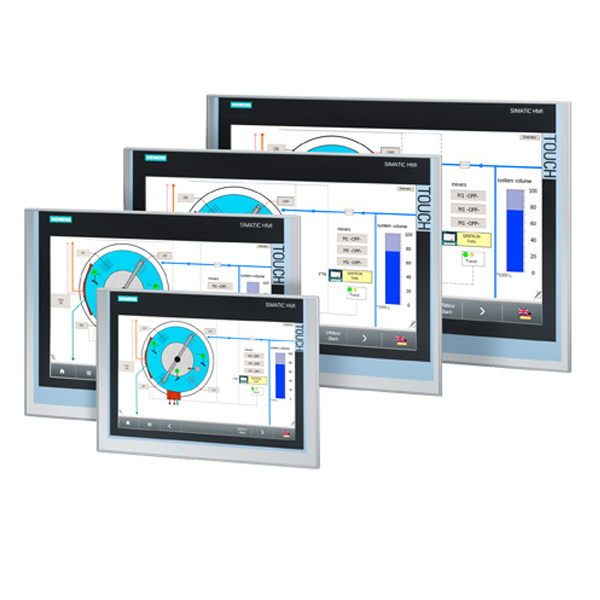

产品描述

10或15英寸触摸屏通过WinCC flexible 操作用于与主机组合的终端设备(例如:SIMATICMulti Panel , Panel PC或服务器)灵活

15英寸变量也是可用作一个总体防护等级为IP65的完全密闭的HMI设备。

To the top of the page

应用领域

SIMATIC Thin Client具有非常方便而低廉地在现场机器上运行操作员站的可能性。 典型的应用案例包括与另外一个SIMATIC PANEL或者工控机连接的整体或者分布式机器的第二个操作员站,以及在客户端/服务器应用中作为一个远程操作员终端。

To the top of the page

优点

拥有的总成本低

容易调试

极其坚固耐用

安装和设计与相应的Multi Panels 兼容

与服务器的http://en.cbficoldroom.net/大距离没有限制

设计和功能

SIMATIC Thin Client是可以在SIMATIC PANEL或Panel P和大型设备中使用低价操作员站。作为远程操作员终端,它们也可直接地在HMI连接和机器站点使用SCADA,办公室或者它功。它们的安装开孔和设计与相应尺寸的通过触摸屏或者连接到USB接口的外部键盘或鼠标进行操作的 SIMATIC Thin Client的Multi Panels兼容。

SIMATIC Thin Client始终通过WinCC flexible选项 SmartAccess(在客户端上面板拷屏)或者微软的标准RDP(远程桌面协议)与主机 (SIMATIC PANEL、工控机或者服务器) 进行通讯,所以该单元本身无需安装、许可证或者另外的软件。

与主机之间的大距离可以通过低价的以太网进覆盖。 SIMATIC Thin Client只需要一个IP地址。 无需本地软件安装或配置。 主机提供显示和用户界面。 所以该客户端也不必实施备份、恢复或者更新措施。 总拥有成本相应较低。

作为不带硬盘和风扇的远程操作员终端,该设备可在具有极高机械可靠性要求(如抗振性要求)的机器上运行。防护等级为 IP65 的 15 英寸 PRO 型号也可安装在支撑臂和基座上。

HMI应用例如WinCC或WinCC flexible以及诸如MS Excel或SAP的办公室应用,可通过RDP连接在机器现场的SIMATIC Thin Client直接操作。 不同于Microsoft CE office Viewers,该数据可写。 RDP是一个标准协议,支持所有Windows操作系统的。

SIMATIC Thin Client可以集成到PROFINET/Ethernet网络。 或者,通过以太网电缆可以点对点连接到主机。 跨接距离可达100 m (对于开关则更长)。 这比通过USB/DVI连接的常规显示器更胜一畴。

可扩展以固件版本1.4 (参见右侧链接) 开始的通讯的可能性。

支持虚拟网络计算(VNC),用于克隆模式下PC的遥控操作

与SINUMERIK PCUs/NCUs的连接,用于操作CNC控制器

作为Citrix ICA客户端存取的终端应用,例如:生产数据

也可订购 Thin Client,作为起动器包,包括设备和WinCC flexible SmartAccess许可证,因而以http://en.cbficoldroom.net/低价提供一种完全解决方案。

与Multi Panels MP 277组合,您能购买一个特价优惠包,与独立器件的价格表相比,大概可节省25%。 见右侧链接。

To the top of the page

技术数据

设备

Thin client 10 "

Thin client 15 "/15" PRO

显示

10.4英寸TFT显示屏,
64K颜色

15.1英寸TFT显示屏,
64K颜色

分辨率

640x 480 像素

1024x 768 像素

控制器件

触摸显示屏模拟电阻



接口

1 x RJ 45 以太网

1x USB



防护等级

IP 54前面
(能升级到IP65)

后面板IP 20

见左侧,
(总体 Pro IP65为15)

安装开口

310 x 248 mm (宽x 高)

368 x 290 mm(宽 x 高)

前面板

325 x 263 mm (宽x 高)

400 x 310 mm (宽x 高)

深度

65 mm

65 mm 到 91mm
