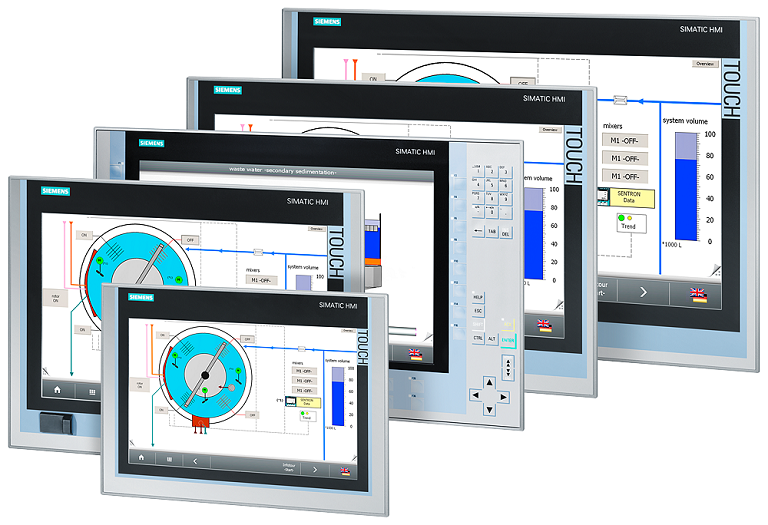

面板式 PC 系列产品 SIMATIC HMI IPC477C/577C 已经完成了更新设计，据此推出 Panel PC SIMATIC IPC477D 产品。

这种新型 Panel PC SIMATIC IPC477D 产品http://en.cbficoldroom.net/突出的系统功能如下：

•与 C 代产品相比，性能提升极为显著 (Intel Core-i7;第 3 代)

•功能更强劲，灵活性更好 (iAMT、PCIe、display port、...)

•可配装 12"、15"、19" 和 22" 宽屏触摸显示器

•无风扇、免维护、安装深度小，工业功能强

•高系统可用性和耐用性 (零压安全技术)

这种新系列产品使用灵活，可以根据用户需求和具体应用灵活地组态、方便地调整。

新型 Panel PC SIMATIC 477D 产品采用了http://en.cbficoldroom.net/新架构的英特尔处理器 (Core i7、Core i3、Celeron)，将用于中期替换 SIMATIC HMI IPC477C 和 SIMATIC HMI IPC577C 这两种面板式 PC。通过该产品，我们坚持不懈地采用新技术推动了这种嵌入式系列产品。面板式 PC 577C 的http://en.cbficoldroom.net/重要功能，例如，插槽扩展功能、DVD、240V 交流电源和硬盘等，在无风扇SIMATIC IPC477D 产品中以选件的方式提供。

二、产品优点

•系统性能优异，适用于高要求的计算、控制和可视化任务

•Intel ® 处理器：Celeron 827E、Core i3-3217UE 或 Core i7-3517UE (第 3 代)

•DDR3 存储器技术，http://en.cbficoldroom.net/大支持 8 GB RAM

•可组态海量存储器

•CFast 卡，http://en.cbficoldroom.net/大容量 16 GB 和/或

•SSD (固态硬盘)，容量 50 GB (高耐用性型) 或 80 GB (标准型)，适用于高可靠性需求，或者

•2.5" 硬盘，容量 250 GB

•支持 Windows Embedded Standard 7 和 Windows 7 Ultimate，具备全 PC 开放性

工业型前面板

•采用了现代工业设计，带有平型前面板，防尘、防油、防油脂

•宽屏触摸前面板，支持 12"、15"、19" 和 22" 等不同显示屏尺寸

•15" 宽屏触摸/按键前面板

•LED 背光亮度可通过软件进行调节

理想适用于工业环境

•高运行可靠性 - 适用于大震动和大冲击负荷环境。

•无硬盘型，带有 CFast 卡和/或 SSD (固态硬盘)

•得益于用于 WINAC RTX (Soft PLC) 的 NVRAM、用于 WinCC 的保持性信号缓冲区和增强型写过滤器映像安全技术，实现了掉电安全功能

•无电池也可以运行;不含旋转部件 (硬盘、风扇)

•优异的化学稳定性，抗油、抗油脂

•平型前面板，绝无“脏污”

•高亮显示器，可读性优异，适用于光照和视角多变的环境。

•设计有自诊断功能，具备早期故障检测能力，停机时间更少

•iAMT; 在计算机已经关机的情况下，通过远程访问，也可以识别、分析、管理和升级 (SW) 安装在 PC 上的硬件和软件

高投资安全性

•销售周期长 (4-5 年)、组件适用期长，采用了长寿命机器设计

•PC 的研发和制造 (含主板和 BIOS) 由西门子自己完成

•长期组件备件供货保证 (保证产品退市后 5 年备件供货服务)

高灵活性

•接口丰富 (例如，PCIe、DVI-I、display port、GBit 以太网)，用户可扩展各种功能

•4 个后置 USB3.0 接口，1 个前置 USB2.0 接口，可方便、快捷地连接其它硬件组件

•集成有 PROFIBUS DP/MPI 或 PROFINET (IRT，3 PORTS;与 CP1616 兼容) 和 2-Gigabit 以太网 (IE/PN) 接口;(板载)，可方便地实现现场总线级集成

•1 个 CFast 卡 (Flashdrive) 插槽 (支持机箱外操作)

•得益于 Windows 7 Ultimate 和 Windows Embedded Standard 7，具备全 PC 开放性

Panel PC SIMATIC IPC477D 和新型 SIMATIC HMI IPC477C/577C 的产品功能对比 (差异采用粗体表示)

前面板 (可组态) •12" 触摸屏 (1280x800)

•15" 触摸屏 (1280x800)

•19" 触摸屏 (1366x768)

•22" 触摸屏 (1920x1080)

•15" 触摸屏/按键屏(1280x800)

•12" 触摸屏 (800x600)

•15" 触摸屏 (1024x768)

•19" 触摸屏 (1024x768)

•12" 按键屏 (800x600)

•15" 按键屏 (1024x768)

面板安装孔

单位：mm (W x H) •310x221 (12" 触摸屏)

•395x290 (15" 触摸屏)

•464x318 (19" 触摸屏)

•542x380 (22" 触摸屏)

•450x291 (15" 触摸屏/按键屏)

•368x290 (12" 触摸屏)

•450x290 (15" 触摸屏)

•450x380 (19" 触摸屏)

•450x290 (12" 按键屏)

•450x321 (15" 按键屏)

处理器 (可组态) •Celeron 827E;1.4GHz，1.5 MB 高速缓存

•Core i3-3217UE;2x 1.6GHz，3 MB 高速缓存

•Core i7-3517UE;

2x 1.7GHz (英特尔睿频加速技术，http://en.cbficoldroom.net/高 2.8GHz)，

3 MB 高速缓存

•Intel Celeron M 1.2GHz

•Intel Core 2 Solo 1.2GHz

•Intel Core 2 Duo 1.2GHz (仅 477C)

•Intel Core 2 Duo 1.86GHz (仅 577C)

工作内存 (可组态) •1 GB，可选 2 GB、4 GB 或8GB

•1 个 DIMM 插槽

•DDR3

•1 GB，可选 2 GB 或 4 GB

•1 个 DIMM 插槽

•DDR3

海量存储器 (可组态) •CFast 卡 (2GB、4GB、8GB 或 16GB)

•SSD 50 GB (高耐用型)

•SSD 80 GB (标准型)

•HDD 250 GB

•组合：

2x CFast

或 CFast + HDD

或 CFast + SSD

•CF 卡 (2GB、4GB、8GB 或 16GB)

•SSD 50 GB (高耐用型)

•SSD 80 GB (标准型)

•HDD 250 GB (仅 577C)

•组合：

2x CF

或 CF+ SSD

或 CF + HDD (577C)

操作系统 (可组态) •无操作系统

•Windows Embedded Standard 7 (32 位)

•Windows 7 Ultimate (64 位)

•Windows XP Embedded

•Windows XP Professional

•Windows Embedded Standard 7 (32 位)

•Windows 7 (32 位)

接口

•1 或 2 个 COM (RS232)

•4 个 USB 3.0，后置

•1 个 USB 2.0，前置

•2 个 GBit 以太网接口 (支持组网功能)

•2 个 CFast 卡插槽

•1 个增强型视频接口 (DVI-I)，用于其它控制设备

•1 个增强型视频接口 (显示端口)，用于其它控制设备

•1 个 COM (RS232)

•4 个 USB 2.0，后置

•1 个 USB 2.0，前置

•2 个 GBit 以太网接口 (支持组网功能)

•2 个 CF 卡插槽

•1 个增强型视频接口 (DVI-I)，用于第 2 个控制设备

插槽/现场总线 (可组态)

•1 个 PCIe 插槽

•现场总线 (PROFIBUS 或 PROFINET)，板载

•1 个 PCI 插槽 (仅 577C)

•现场总线 (PROFIBUS 或 PROFINET)，板载

环境温度 •+ 0°C 至 + 45°C

前面板温度 <= 40°C，安装位置温度不超过 50°C

•+ 0°C 至 + 45°C

前面板温度 <= 40°C，安装位置温度不超过 50°C

可靠性 •抗震动能力：1g (配装硬盘时 0.5g)

•抗冲压能力：5g

•抗震动能力：1g (配装硬盘时 0.5g)

•抗冲压能力：5g

电源 (可组态) •24V DC (19.2 至 28.8 V)

•24V DC (19.2 至 28.8 V)

•100 至 240V AC (85 至 264V)(仅 577C)

兼容性

SIMATIC IPC477D 实现了与其早期产品 477C 和 577C 之间http://en.cbficoldroom.net/大程度的兼容。尽管如此，为了其大量的首创性产品功能，我们有意识地放弃了 100% 的兼容设计：

•更换了宽屏显示器的规格，从而更改了面板安装孔设计。

•通过新式 PCIe 插槽实现扩展卡的支持

•更多功能在新产品中采用选件供货方式 (PCIe、NVRAM、AC PS、4 种显示器尺寸)

•由于使用了新的 PC 硬件和驱动程序，在 Panel PCs477C/577C 上创建的用户映像不能在新型 SIMATIC Panel PC 477D 产品上使用。

产品计划

Panel PC SIMATIC IPC477D 将用于中期替代 SIMATIC HMI IPC477C 和 SIMATIC HMI IPC577C。其 C 代产品计划在 2015/2016 年之前 (含) 仍然可以继续订货。
