一、产品简介

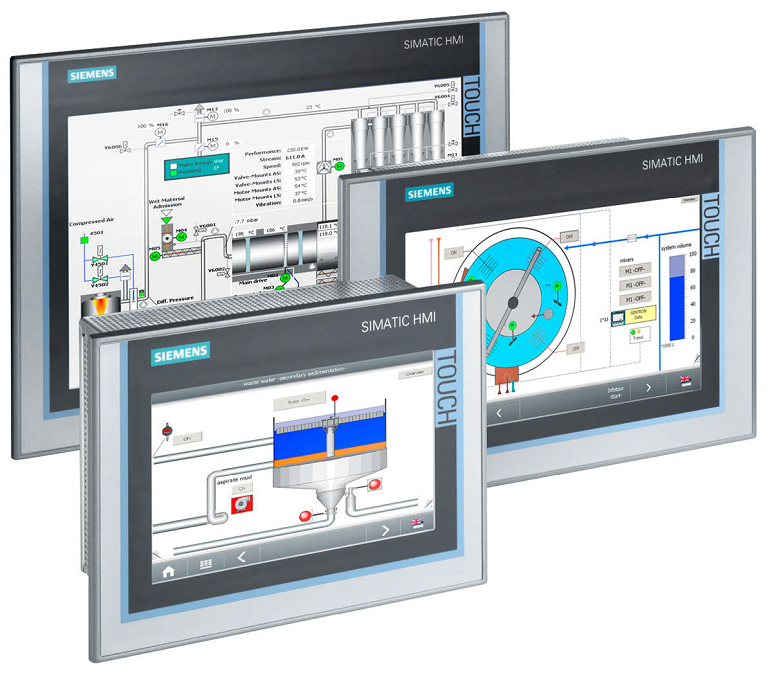

SIMATIC IPC277E 可提供高级工业功能。
● 设计紧凑
● 坚固耐用
● 可实现免维护操作
SIMATIC IPC277E 支持各种操作单元，可根据显示屏的尺寸而变化。该显示屏是一款采用背光“宽屏”格式的 TFT 彩色显示屏。
为 SIMATIC IPC277E 提供以下显示屏尺寸：
● 7" 触摸式
● 9" 触摸式
● 12" 触摸式
● 15" 触摸式
● 19" 触摸式
二、产品描述
处理器：
• Intel Celeron N2807：双核，1.58 GHz，突发频率 2.16 GHz，1 MB 二级缓存，4.3W TDP
• Intel Celeron N2930：四核，1.83 GHz，突发频率 2.16 GHz，2 MB 二级缓存，7.5W TDP
内存：
8 GB 的 DDR3L 内存，1 个 SODIMM 模块/无 ECC
驱动器：
固态驱动器≥ 80 GB，2.5" SATA SSD
≥ 160 GB，2.5" SATA SSD
存储卡：
• 4 GB 或
• 8 GB 或
• 16 GB
电源：24 V DC（19.2 至 28.8 V）
短暂电源失效 （符合 Namur 标准）：http://en.cbficoldroom.net/小 20 ms (DC) 每小时http://en.cbficoldroom.net/多 10 个事件；http://en.cbficoldroom.net/小恢复时间 1 s
分辨率：
• 7" 屏幕对角线，带有背光， 分辨率 800 × 480 像素，WVGA，WGA（宽 VGA）
• 9" 屏幕对角线，带有背光， 分辨率 800 × 480 像素，WVGA，WGA（宽 VGA）
• 12" 屏幕对角线，带有背光， 分辨率 1280 × 800 像素，WVGA，WGA（宽 XGA）
• 15" 屏幕对角线，带有背光， 分辨率1280 × 800 像素，WXGA（宽 XGA）
• 19" 屏幕对角线，带有背光， 分辨率1366 × 768 像素
接口：
COM：• RS 232 1，http://en.cbficoldroom.net/大 115 Kbps，D 型连接器，9 针
• RS 485 1 2/RS 422 1（可选），http://en.cbficoldroom.net/大 115 Kbps，D 型连接器，9 针
USB： • 7" 和 9"：2 个 USB 2.0 端口，1 个 USB 3.0 端口 http://en.cbficoldroom.net/大支持 6 瓦 USB 负载
• 12"、15" 和 19"：3 个 USB 2.0 端口，1 个 USB 3.0 端口 http://en.cbficoldroom.net/大支持 6 瓦 USB 负载 3 个 USB 2.0 端口，
在高电流模式下http://en.cbficoldroom.net/多可同时运行 2 个端口
• 15"/19"：1 个前置 USB 2.0 高电流端口
http://en.cbficoldroom.net/大功耗（直流）：
• 7" 显示屏 • 24 V，1.1 A
• 9" 显示屏 • 24 V，1.2 A
• 12'' 显示屏 • 24 V，1.4 A
• 15" 显示屏 • 24 V，1.9 A
• 19" 显示屏 • 24 V，1.9 A
电流可能会根据操作模式和选件而变化。连续电流
环境条件：
存储/运输过程中的温度：-20 至 +60 °C
防护等级：
● IP 20，依据 IEC 60529（外壳）
● IP 65（前面）
造船认证：
● ABS 美国船级社（美国）
● BV 法国船级社（法国）
● DNV 挪威船级社（挪威）
● GL 德国劳氏船级社
● LR 英国劳氏船级社
● Class NK 日本船级社（日本）
质量保证：ISO 9001
