SIMATIC IPC477E:功能强大的嵌入面板式 IPC – 免维护，配置多样

• 嵌入式 PC 平台具有高度工业兼容性，用于基于 PC 的自动化领域中比较苛刻的任务

• 无须维护（不带旋转部件，如风扇和硬盘）

• 坚固的结构：该 PC 能够耐受严苛的机械负荷，运行极为可靠。

• 结构紧凑

• 内置无电池非易失性存储器

• 高投资安全系数

• 快速集成

• 内置型

  • 15" TFT 触控型

  • 19" TFT 触控型

  • 22" TFT 触控型

  • 15" TFT 多点触控型

  • 19" TFT 多点触控型

  • 22" TFT 多点触控型

优势

• 出色的工业兼容性，是由于坚固型结构，即使在严重的震动和冲击下

• 可保证备件供应，投资安全性高（设备在市场上停止供应后 5 年内提供备件）

• 卓越的元件连续性，长期的机器概念，无需任何新的工程成本

• 采用便于维修的设备结构，节省了时间和成本：

  • 通过前面和后面的 USB 接口，可快速、方便地连接其他硬件组件

• 由于采用集成式 PROFINET 接口，具有很高的工业功能

• 不带旋转部件（风扇和硬盘），无须维护

• 可通过 PCIe 等进行扩展（可选），灵活性高；两个 RS232/RS485

• 系统可用性高，将停产时间缩到http://en.cbficoldroom.net/短

  • 高效的自诊断功能（DiagBase 和 SIMATIC IPC DiagMonitor）

  • 嵌入式平台运行，高度的可靠性和安全性

• 全集成自动化 (TIA) 的组成部分：

  • 提高产量，http://en.cbficoldroom.net/大限度降低工程组态成本，降低生命周期成本

应用

SIMATIC IPC477E可直接在机器上使用，可满足坚固性、高可靠性（嵌入式平台的可靠性）和 PC 开放性（例如，模块扩展和连接打印机和键盘等 I/O 设备）等方面的需要。

因其安装深度较小，适合用在有限的空间内。

PC 可用于工厂自动化和过程自动化，安装在控制柜和控制台、19" 机柜/机架上。

SIMATIC IPC477E是基于 PC 自动化系统的理想平台：

• 基于 PC 的可视化，在现场的机器上通过 SIMATIC WinCC Advanced 或 WinCC Professional

• 使用 SIMATIC WinAC RTX 进行基于 PC 的控制

• SIMATIC WinCC Client（标准或多客户端），用于分布式操作和监视

• SIMATIC WinCC 作为单用户站解决方案，用于集中式控制和监视（也可与 WinCC WebNavigator Server 组合使用）

西门子提供完整的模块化系统，可以http://en.cbficoldroom.net/佳地选配各种自动化组件。

设计

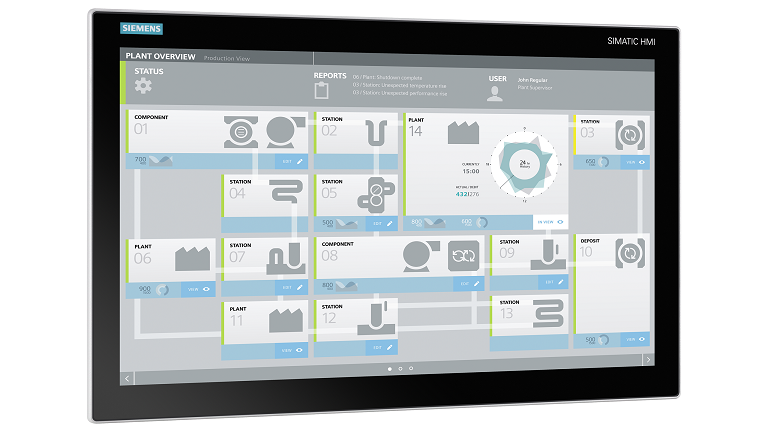

SIMATIC IPC477E是一种紧凑型装置，它包含一个带集成计算机单元的操作控制单元。

基本设计

• 坚固金属安装外壳，耐振动和冲击，高电磁兼容性

• 内置用于额外显示器/平板显示器的图形卡，2 x DisplayPorts

• 接口：

  • 3 x 10/100/1000 Mbps 以太网接口 (RJ45)

  • 4 个高速 USB V3.0 接口

  • 2 x COM1 (RS232/RS485)

• 浮地电源：24 VDC (19.2 - 28.8 V)

计算机单元设计型号

• 处理器：

  • Intel® Celeron® 处理器 G3902E（2 MB 高速缓存，1.60 GHz）

  • Intel® Core™ i3-6102E 处理器（3 MB 高速缓存，1.90 GHz）

  • Intel® Core™ i5-6442EQ 处理器（6 MB 高速缓存，http://en.cbficoldroom.net/高 2.70 GHz）

  • Intel® Xeon® 处理器 E3-1505L v5（8 MB 高速缓存，2.00 GHz）

• 主存储器容量 4 GB（4/8/16 GB 可选），DDR4 SDRAM

• 现场总线

  • 内置 PROFINET，3 x RJ45

• 硬件扩展：

  • 两个板载 RS232/RS485 接口

• 驱动器：

  • 固态硬盘，80 GB 或 240 GB，结构坚固，用于替代硬盘

  • 闪盘（可更换，可接触）：2 GB，4 GB，8 GB，16 GB 或 30 GB

  • 闪盘（内置，不可接触）：8 GB，16 GB 或 30 GB

  • 串行 ATA 硬盘，2.5"

• 预装操作系统：

  • Windows 7 Ultimate MUI

  • Windows Embedded Standard 7

  • Windows 10 IoT Enterprise LTSB 2016，64 位

操作控制单元的部件：

这些操作控制结构部件在以下型号中提供：

15" 触控型

• 15" TFT 彩色显示屏，1280 x 800 像素

• 阻性模拟触控屏

• USB V3.0 端口（前面）

19" 触控型

• 19" TFT 彩色显示屏，1366 x 768 像素

• 阻性模拟触控屏

• USB V3.0 端口（前面）

22" 触控型

• 22" TFT 彩色显示屏，1920 x 1080 像素

• 阻性模拟触控屏

• USB V3.0 端口（前面）

15" 多点触控

• 15" TFT 彩色显示屏，1,366 x 768 像素

• 触控屏（电容式）玻璃光纤

19" 多点触控

• 19" TFT 彩色显示屏，1,366 x 768 像素

• 触控屏（电容式）玻璃光纤

22" 多点触控

• 22" TFT 彩色显示屏，1,920 x 1,080 像素

• 触控屏（电容式）玻璃光纤

扩展组件

• 可使用 1 个 PCIe-x4 扩展卡。http://en.cbficoldroom.net/大允许功耗：功耗8 W

• 为了连接额外 I/O 设备，提供了 4 个高速 USB 3.0 接口和http://en.cbficoldroom.net/多两个串行接口。

SIMATIC IPC DiagMonitor

• PC 诊断/报警软件，可以及早检测并诊断 PC 出现的问题。

• 综合监视温度、监视器

• 用于预防性维护的运行小时数计数器

• 集成的日志功能、全面的文本消息、在线帮助（德语/英语）

• 通过 SNMP 和 OPC 接口进行网络监控

SIMATIC IPC Image & Partition Creator

• 软件工具，用于预防性海量存储器数据备份（CF 卡，硬盘）

• 以位精度来高速恢复系统和数据分区；还将备份用户软件和特殊安装内容

• 用于调整大容量存储器分区的软件工具

SIMATIC IPC U 盘

• 用于 SIMATIC PC/编程器的移动式存储器介质

• 快速数据传输 (USB 3.0) 和高存储容量

• 超紧凑，极为坚固

SIMATIC IPC Service U 盘

• 移动存储介质，用于备份/恢复海量存储器

• 预装 Image & Partition Creator 和 BIOS Manager

• 超紧凑，极为坚固

功能

诊断

• DiagBase：集成可参数化监控功能（程序执行/监视器，内部外壳温度，用于 CF 卡的 DIAG 位（类似于硬盘的 S.M.A.R.T））

• 通过以太网，电子邮件，文本报文，用于通过 OPC 直接传输至 SIMATIC 软件（也可通过 SIMATIC IPC DiagMonitor）。

集成

集成接口：

• 以太网
  集成 PROFINET 接口 (10/100/1000 Mbit/s) 可以用于 IT 通讯和与 PLC（如 SIMATIC S7，带揝OFTNET S7斎砑┑氖萁换弧

• 其它接口
  提供了 4 个 USB（通用串行总线）接口和一个串行接口，可用于连接额外 I/O 设备。
